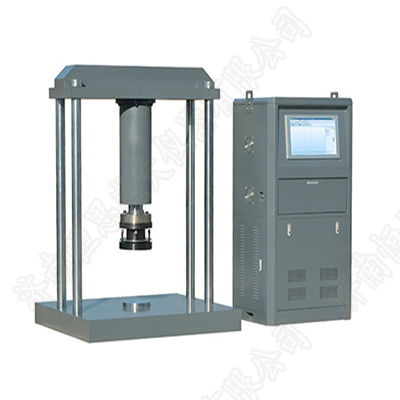

JYS-1000B數顯井蓋壓力試驗機

JYS-1000B數顯井蓋壓力試驗機 產品詳情 本機根據CJ／T3012-1993《鑄鐵檢查井蓋》、CJ／T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T 23857-2009《檢查井蓋》等行業或國家標準設計制作，用于井蓋承載能力變形試驗。其結構性能符合試驗規范要求。

一、概述：

本機根據CJ／T3012-1993《鑄鐵檢查井蓋》、CJ／T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T23857-2009《檢查井蓋》等行業或國家標準設計制作，用于井蓋承載能力及變形的試驗。其結構性能符合試驗規范要求。

二、主要技術參數：

1、試驗力：1000KR

2、有效試驗空間：1500mm×1500mm

3、工作臺高度：300mm

4、力值精度：≤±1%（優于1級）

5、加載速度調節范圍：0.1～25KR/s(手動無級調速)

6、活塞行程：350mm

7、變形測量范圍：0-20mm

8、變形測量分辨率：0.01mm

9、載荷指示精度：0.1KR

10、加載方式：電動液壓

11、控載方式：手動無級調速。

12、加載介質：68#抗磨液壓油

13、電機功率：1.5KW

14、需用電壓：380V/220V

15、主機尺寸：2000mm×1500mm×1500mm（長×寬×高）

16、主機重量：3500Kg

三、主要特點：1、主機采用高剛度結構，保證試驗過程中的安全性。

2、加載油缸上置，工作臺高度300mm，便于取放井蓋試件。

3、剛性墊塊與活塞推出端之間采用球鉸式聯結，保證測得承載力的真實性。

4、油缸與活塞間采用特殊材料密封，達到高密封、低摩擦、長壽命之功效。

5、采用專業試驗機油泵電機組，低噪音長壽命。

6、選用超精濾油器，保證油路系統內的清潔從而保證控制執行元件的長效工作。

7、數顯表顯示，實時顯示當前力值、峰值等。

四、整機配置

1、1000KR井蓋壓力試驗機主機1臺

（包括：油缸活塞、4套剛性墊塊、力傳感器）

2、控制油源1臺（包括：電機油泵、轉換閥、手動調速閥、濾油器若干油管）

3、使用說明書、合格證、保修卡、裝箱單1套
