JBW-H系列微機控制儀器化（示波）沖擊試驗機

u 該機按照ISO14556：2000《Steeel-charpy V-notch pendnlum impact test-Instvumented test method》;GB/T19748-2005《金屬夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式沖擊試驗機的檢驗》中的有關要求研制。通過測試沖擊力值、采集與分析沖擊過程數據、繪制能量變化曲線，給出材料斷裂不同階段明確物理學意義與解釋，為研究、分析材料斷裂過程的行為，提供詳細準確的數據。
u JBW-H系列儀器化沖擊試驗機為自動控制試驗機，揚擺、掛擺、沖擊、制動均為電器操作控制，并能在沖斷試樣后自動揚擺,準備作下次沖擊試驗，通過變換沖擊擺錘，可提供沖擊能量： 150J.300J.450J.750J。
u 該沖擊試驗機采用數據采集系統，把電壓信號變成數字信號，增加了數據存儲器和計算機，把采集的信號繪制成沖擊力-時間、沖擊力-位移、位移-時間及能量-時間等曲線，形象地給出被沖斷試樣的受力及變形過程，把沖擊試驗全面、徹底地向前推進了一大步，提高到了與目前電子拉伸試驗同等的水平，是沖擊試驗從原始落后的狀態一躍進入了試驗儀器數字化的先進行列。
u 測試數據的獲取，由測控系統自動記錄并輸出。標度盤的設置主要是方便試驗機調整時，用指針標定的數據與檢測系統采集的數據相比較，以便驗證標度盤的讀數與能量測試系統讀數的精度偏差。

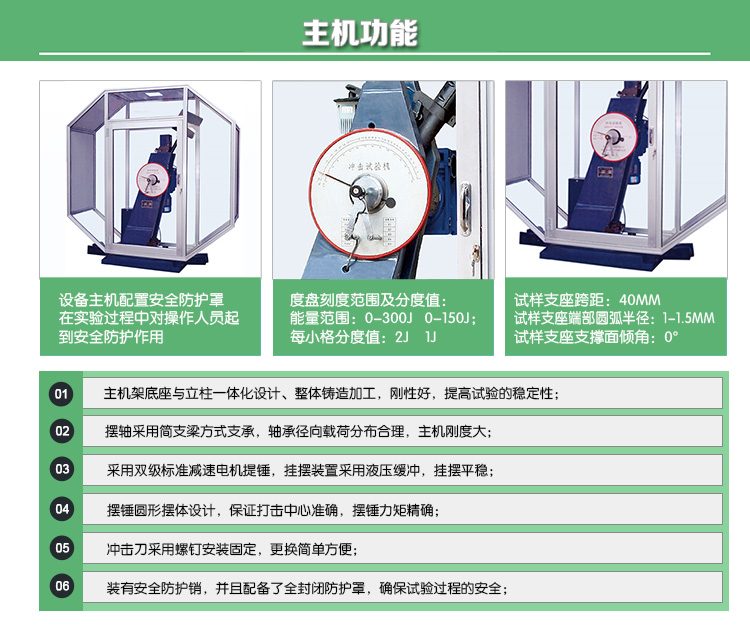

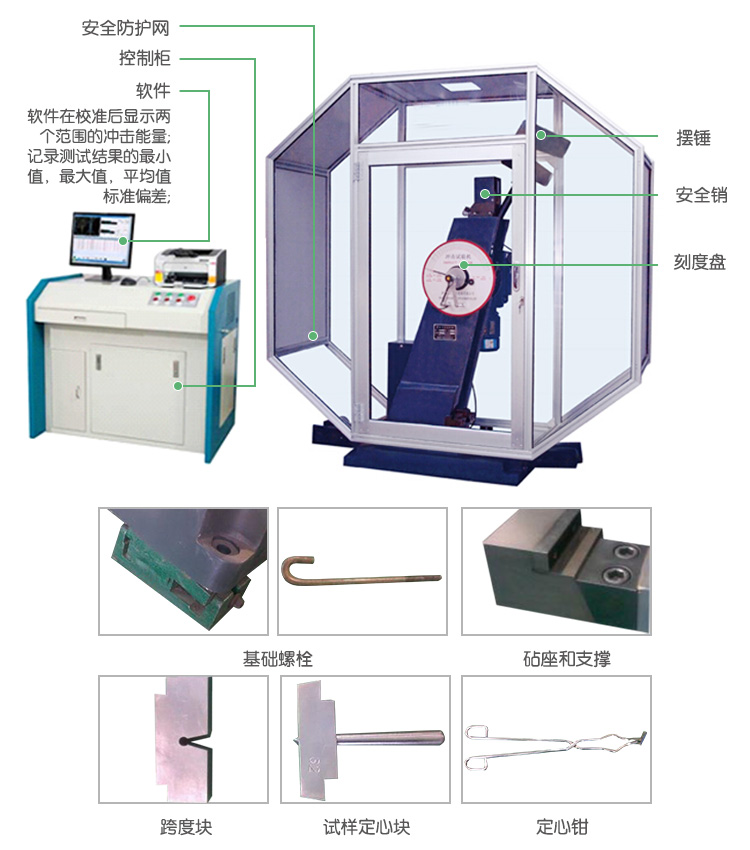

Ø 試驗機主機
u 主機采
u 主機架底座與立柱一體化設計、整體鑄造加工，剛性好，提高試驗的穩定性；
u 擺軸采用簡支梁方式支承，軸承徑向載荷分布合理，主機剛度大；
u 采用雙級標準減速電機提錘，掛擺裝置采用液壓緩沖，掛擺平穩；
u 擺錘圓形擺體設計，保證打擊中心準確，擺錘力矩精確；
u 沖擊刀采用螺釘安裝固定，更換簡單方便；
u 裝有安全防護銷，并且配備了全封閉防護罩，確保試驗過程的安全；
u 微機控制，按指令完成取擺、沖擊、自動揚擺、再沖擊多次試驗的全過程;
u 試驗機安裝測力傳感器和角位移傳感器，具有高速采樣、存貯和運算功能；9.微機通過數據分析及軟件處理，可以獲取：力-時間、位移-時間、能量-時間、力-位移、能量-位移等曲線；
u 可提供：沖擊速度、沖擊時間、沖擊能量、吸收能量、位移、裂紋形成能量、裂紋擴展能量、屈服力、屈服時間、屈服位移、屈服能量、力、力時的時間、力時的位移、力時的能量、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力、不穩定裂紋擴展終止位移、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量等多個特征值。

產品型號	JBW-150H	JBW-300H	JBW-450H	JBW-600H	JBW-750H
控制方式	計算機機控制
沖擊能量	150J	300J	450J	600J	750J
沖擊速度	5.24m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
沖擊刀刃圓角	R2.0～2.5mm(R8mm)
沖擊刀夾角	30°
沖擊刀刃厚度	16mm
擺錘中心至沖擊點距離	750mm
標準試樣尺寸	10×10(7.5或5)×55mm
測力傳感器精度	≤±1﹪FS
角位移傳感器分辨率	0.1°
沖擊擺錘配置	150J擺錘一個	300J擺錘一個	450J擺錘一個	600J擺錘一個	750J擺錘一個
供電電源	三相四線制50Hz /380V
