JBW-300Z/500Z微機控制自動沖擊試驗機

u 該系列沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式沖擊試驗機的檢驗》。GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。
u 該設備操作簡單工作效率高，揚擺、送料、定位、沖擊、放擺均由計算機控制，操作簡便，工作效率高，測量精度高，特別適用于連續做沖擊試驗的實驗室和大量沖擊試驗的冶金、機械制造等行業。

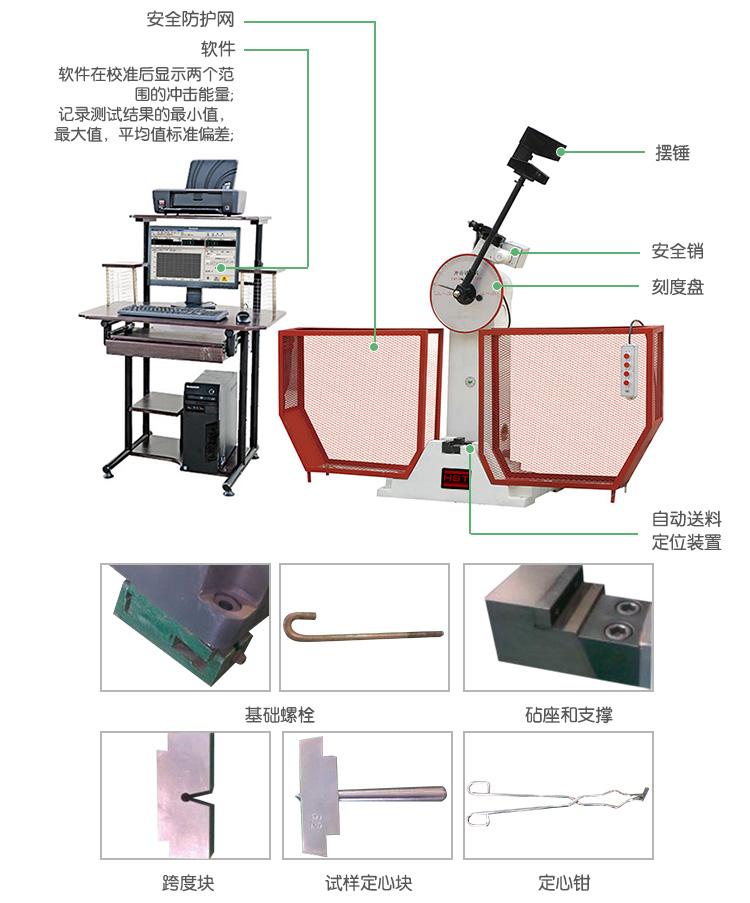

Ø 試驗機主機
u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型，試樣簡支梁式支承；
u 沖擊刃采用螺釘安裝固定，更換簡單方便；
u 自動送料、自動定位，測試精確可靠；
u 有安全防護銷及安全防護網。
Ø 標準主機
u 全自動沖擊試驗機主機1臺：
u 沖擊試驗自動送料、定位裝置各一套；
u 沖擊擺錘2個；
u  S=12內六角扳手 1件；
u 支座調校器1支；
u 試樣對中器1支；
u 換擺拆卸器1件；
u 地腳螺釘4個；
u 沖擊試驗防護網1套；
u 測控系統一套：
u 高精度光電編碼器1支；
u 聯想品牌計算機一臺；
u  HPA4彩色噴墨打印機一臺；
u 試驗機專用測控系統一套；
Windows操作環境下的試驗機專用控制軟件一套。

產品型號	JBW -300Z	JBW -500Z
控制方式	計算機全自動控制
沖擊能量	300J 150J	500J 250J
小讀數值	1J	2J
沖擊速度	5.2m/s	5.4m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
沖擊刀刃圓角	R2.0～2.5mm(R8mm)
沖擊刀刃厚度	16mm
擺錘中心至沖擊點距離	750mm	800mm
標準試樣尺寸	10×10(7.5或5)×55mm
試樣盒容量	10個
試樣對中方式	自動端面定位
沖擊擺錘配置	150J/300J各一個		250J/500J各一個
主機外形尺寸	2124×600×1340mm	2124×600×1340mm
整機重量	450	580
供電電源	三相四線制50Hz /380V
